ОПИСАНИЕ УСТРОЙСТВА

Конструкция и особенности

Эхолот Практик 8 состоит из двух блоков:

01.

датчик-преобразователь (2)

электронный блок-приемник (1)

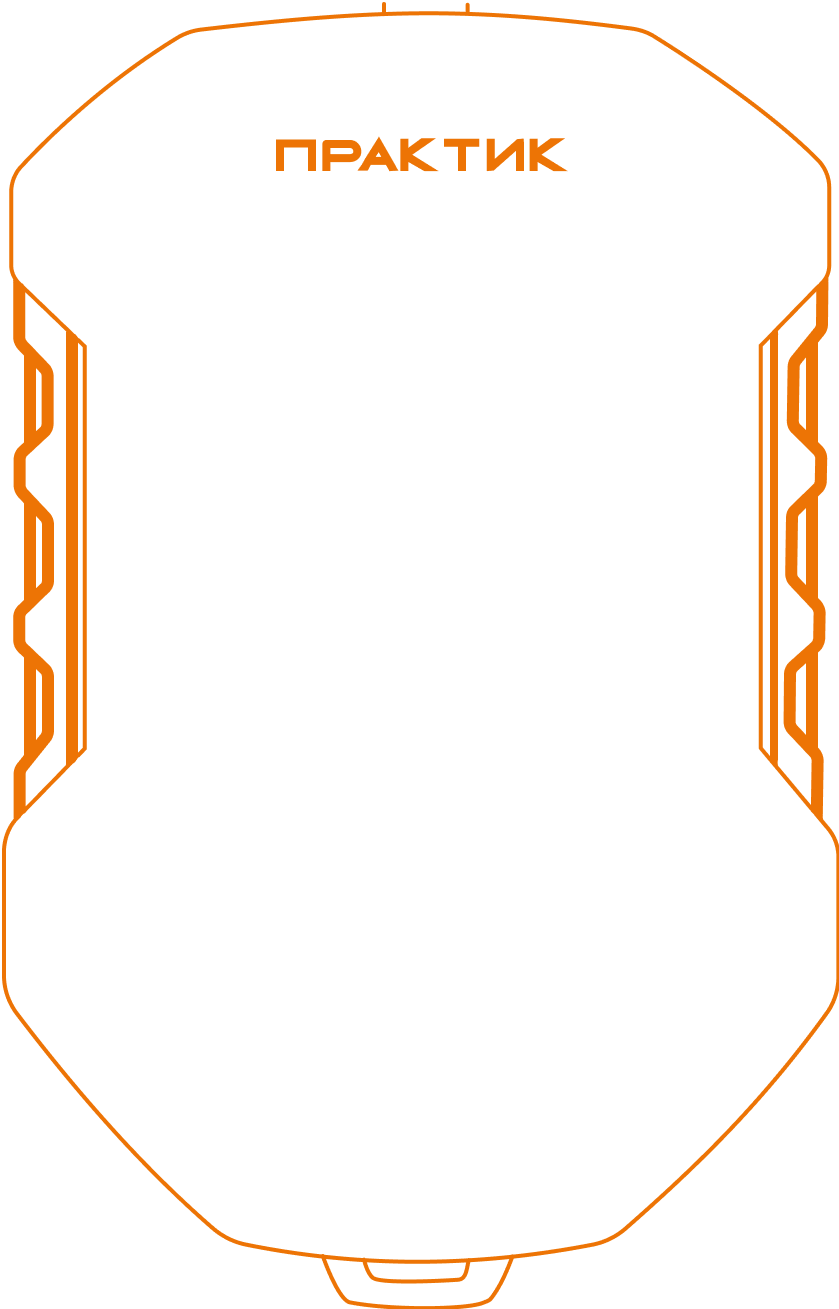

Блок-приемник эхолота, как и большинство электронных гаджетов, состоит из корпуса, электронной начинки, органов управления.

Электроника прибора - плата с электронными компонентами и цветной дисплей размещаются внутри герметичного корпуса. Плата с дисплеем закреплены через демпфирующие материалы, что предохраняет отрыв компонентов от платы при сильных ударах.

Корпус прибора частично покрыт эластичным материалом, что повышает надежность изделия при падениях и ударах (1)

02.

Датчик-преобразователь - в любом эхолоте датчик-преобразователь является основным узлом, определяющим чувствительность прибора и другие его потребительские характеристики.

В Практик 8 датчик-преобразователь состоит из:

Все три части соединены электрически и представляют неразъемную конструкцию с герметизацией IP68.

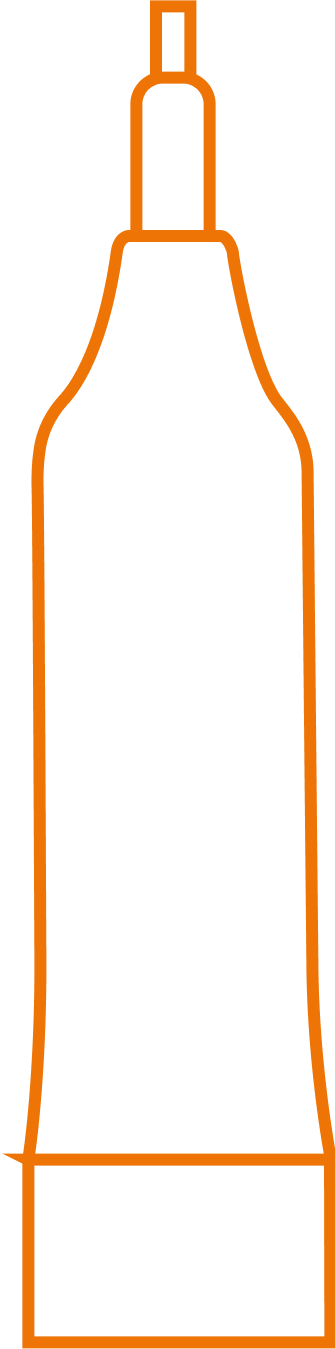

Датчик представляет собой излучатель-микрофон, работающий на нескольких частотах. В качестве рабочего элемента служит пьезокерамическая пластина. Вся начинка датчика залита специальным морозостойким компаундом в металлическом корпусе (защита от электрических помех и ударов). Металический корпус датчика вклеен монолитно в пластиковый корпус черного цвета. В этом корпусе размещены провода, утяжелитель в виде дроби. Для герметизации и прочности всей конструкции все заливается компаундом.

Кабель выходит из верхней части пластикового корпуса. Для предохранения кабеля от изломов (в месте выхода из корпуса) устанавливается силиконовая трубка. Место выхода кабеля из корпуса также залито компаундом для прочности и герметичности.

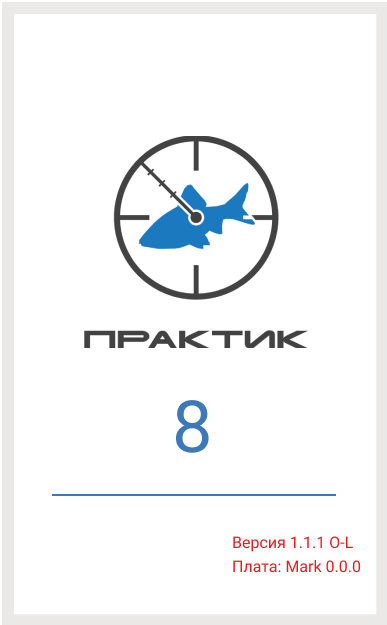

Цветной дисплей сохраняет работоспособность даже при минус 25°C, в то же время он «мало» потребляет и относительно яркий на солнце (5)

Защитное стекло «вплавлено» в верхнюю крышку прибора (в процессе литья под давлением) (2)

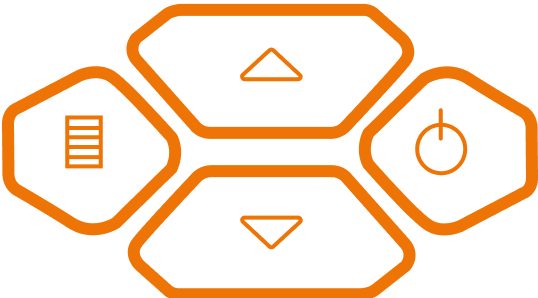

Четыре кнопки из эластичного материала отливаются вместе с верхней крышкой, что исключает проникновение влаги внутрь корпуса, кнопки работают и в сильные морозы, и в жару (3)

Разъем в верхней части корпуса тоже герметичный (М8) (4)

Герметизация всей конструкции достигается стягиванием половинок корпуса четырьмя винтами. В качестве уплотняющего материала используется эластичный материал верхней крышки. При этом достигается герметичность корпуса по стандарту IP67.

самого датчика (чувствительная часть) в металлическом корпусе (1)

кабеля с полиуретановой оболочкой длиной 2 метра (2)

разъема на конце кабеля для соединения с блоком (3)

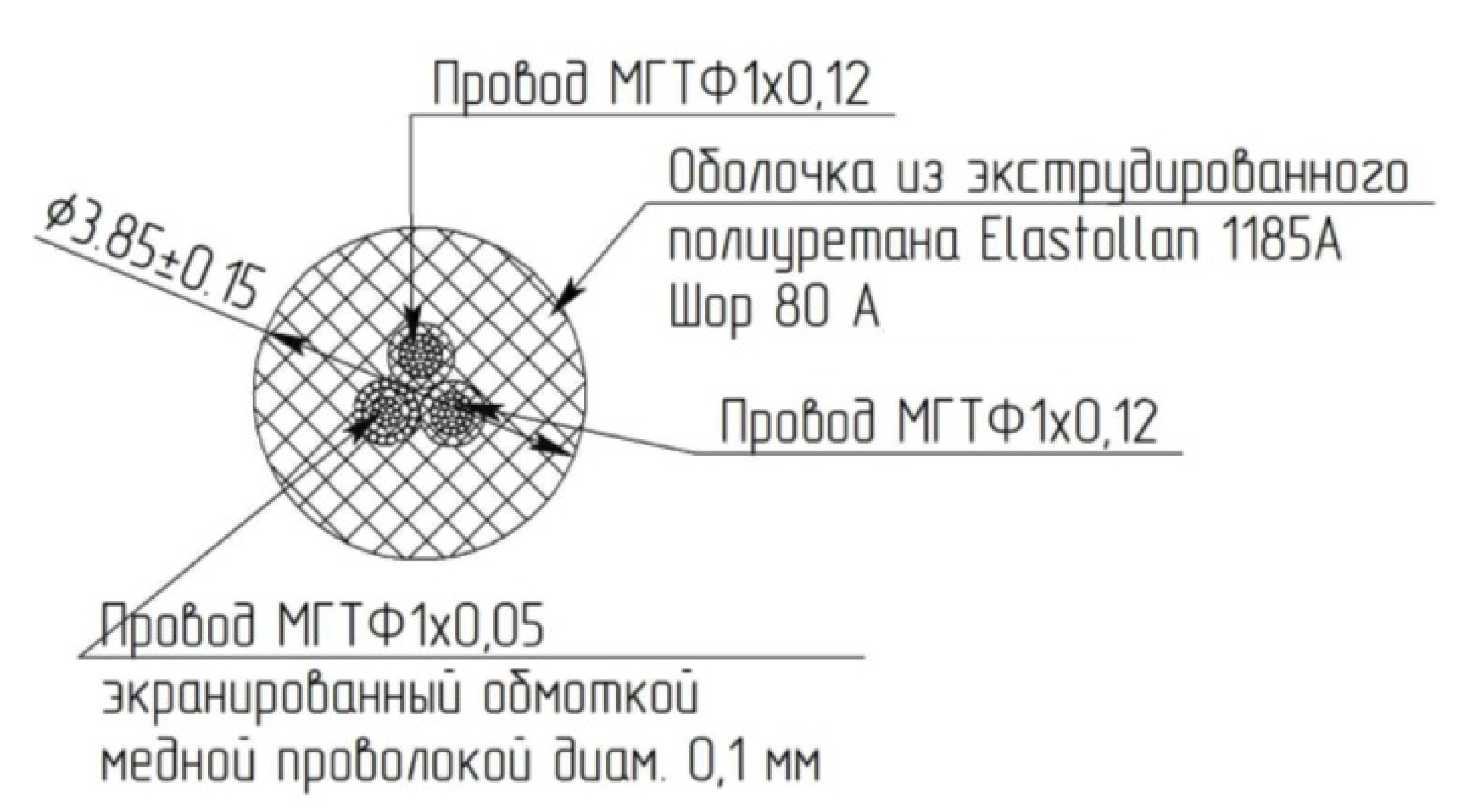

Кабель спроектирован и производится специально для эхолотов Практик. Конструкция кабеля многожильная, одна жила в экране. Оболочка выполнена из специального полиуретана, она не трескается и не ломается при сильных морозах.

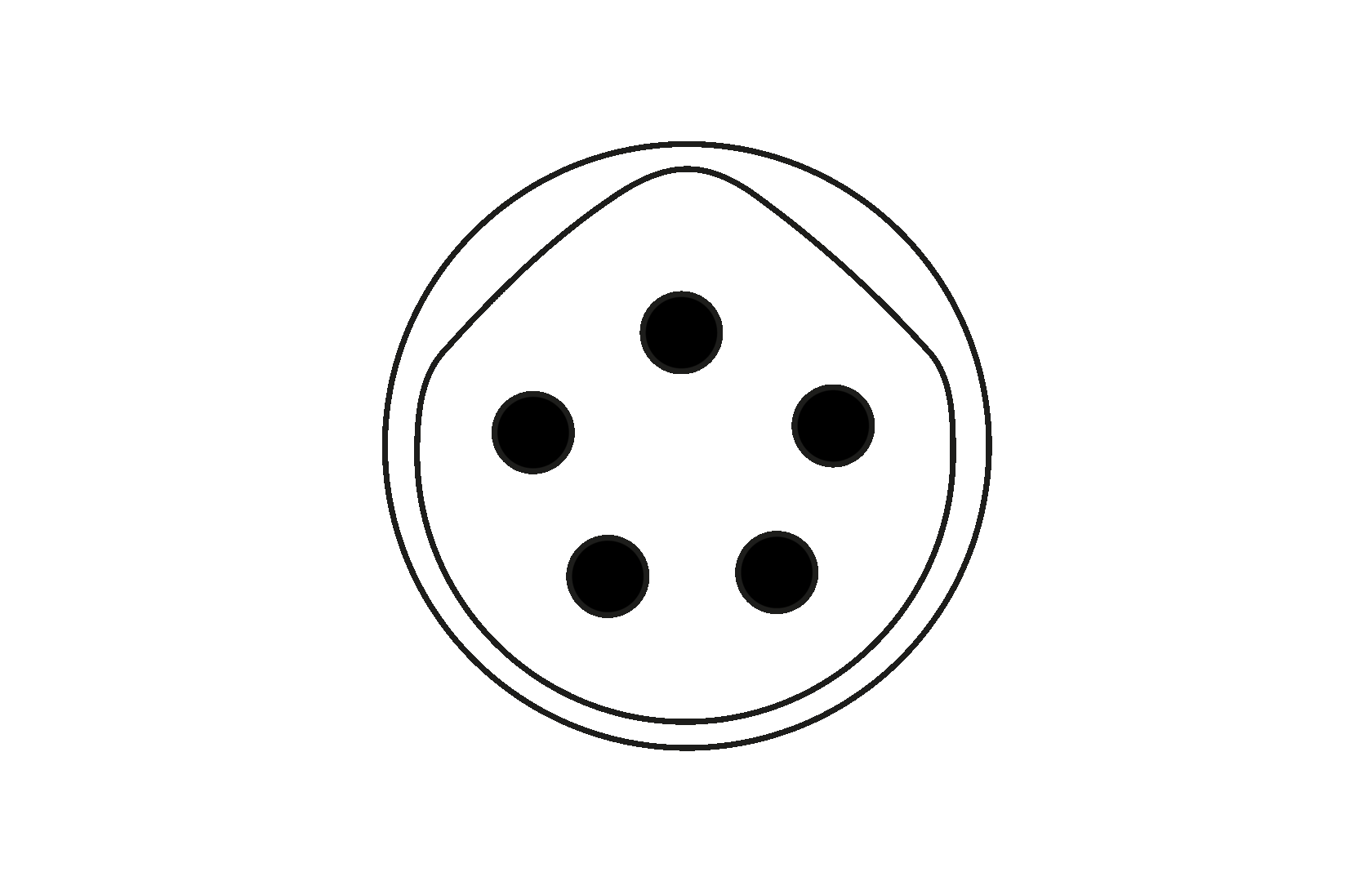

Разъем М8 на конце кабеля позволяет соединять датчик-преобразователь с блоком-приемником.

В случае утери датчика-преобразователя или повреждения кабеля (в процессе эксплуатации эхолота не редки случаи зимой пореза кабеля буром или летом обрыва кабеля винтом от лодки) всегда можно заказать в сервисном центре новый датчик-преобразователь.

Все электронные компоненты ДЛЯ ВЫСОКОНАДЕЖНЫХ ПРИЛОЖЕНИЙ.
ПОДРОБНЕЕ

Дисплей

Кнопки

Защитное стекло

Разъем

Корпус

Блок-приемник

Датчик

Кабель

Разъем

Датчик

Многожильная конструкция кабеля

Эхолот Практик 8 состоит из двух блоков:

датчик-преобразователь (2)

электронный блок-приемник (1)

Блок-приемник

Датчик

01.

Блок-приемник эхолота, как и большинство электронных гаджетов, состоит из корпуса, электронной начинки, органов управления.

Электроника прибора - плата с электронными компонентами и цветной дисплей размещаются внутри герметичного корпуса. Плата с дисплеем закреплены через демпфирующие материалы, что предохраняет отрыв компонентов от платы при сильных ударах.

Корпус прибора частично покрыт эластичным материалом, что повышает надежность изделия при падениях и ударах (1)

Цветной дисплей сохраняет работоспособность даже при минус 25°C, в то же время он «мало» потребляет и относительно яркий на солнце (5)

Защитное стекло «вплавлено» в верхнюю крышку прибора (в процессе литья под давлением) (2)

Четыре кнопки из эластичного материала отливаются вместе с верхней крышкой, что исключает проникновение влаги внутрь корпуса, кнопки работают и в сильные морозы, и в жару (3)

Разъем в верхней части корпуса тоже герметичный (М8) (4)

Герметизация всей конструкции достигается стягиванием половинок корпуса четырьмя винтами. В качестве уплотняющего материала используется эластичный материал верхней крышки. При этом достигается герметичность корпуса по стандарту IP67.

Все электронные компоненты ДЛЯ ВЫСОКОНАДЕЖНЫХ ПРИЛОЖЕНИЙ.
ПОДРОБНЕЕ

Корпус

Защитное стекло

Кнопки

Дисплей

Разъем

02.

Датчик-преобразователь - в любом эхолоте датчик-преобразователь является основным узлом, определяющим чувствительность прибора и другие его потребительские характеристики.

В Практик 8 датчик-преобразователь состоит из:

Все три части соединены электрически и представляют неразъемную конструкцию с герметизацией IP68.

Датчик представляет собой излучатель-микрофон, работающий на нескольких частотах. В качестве рабочего элемента служит пьезокерамическая пластина. Вся начинка датчика залита специальным морозостойким компаундом в металлическом корпусе (защита от электрических помех и ударов). Металический корпус датчика вклеен монолитно в пластиковый корпус черного цвета. В этом корпусе размещены провода, утяжелитель в виде дроби. Для герметизации и прочности всей конструкции все заливается компаундом.

Кабель выходит из верхней части пластикового корпуса. Для предохранения кабеля от изломов (в месте выхода из корпуса) устанавливается силиконовая трубка. Место выхода кабеля из корпуса также залито компаундом для прочности и герметичности.

самого датчика (чувствительная часть) в металлическом корпусе (1)

кабеля с полиуретановой оболочкой длиной 2 метра (2)

разъема на конце кабеля для соединения с блоком (3)

Кабель спроектирован и производится специально для эхолотов Практик. Конструкция кабеля многожильная, одна жила в экране. Оболочка выполнена из специального полиуретана, она не трескается и не ломается при сильных морозах.

Разъем М8 на конце кабеля позволяет соединять датчик-преобразователь с блоком-приемником.

В случае утери датчика-преобразователя или повреждения кабеля (в процессе эксплуатации эхолота не редки случаи зимой пореза кабеля буром или летом обрыва кабеля винтом от лодки) всегда можно заказать в сервисном центре новый датчик-преобразователь.
