НАЧАЛО РАБОТЫ

Включение / выключение

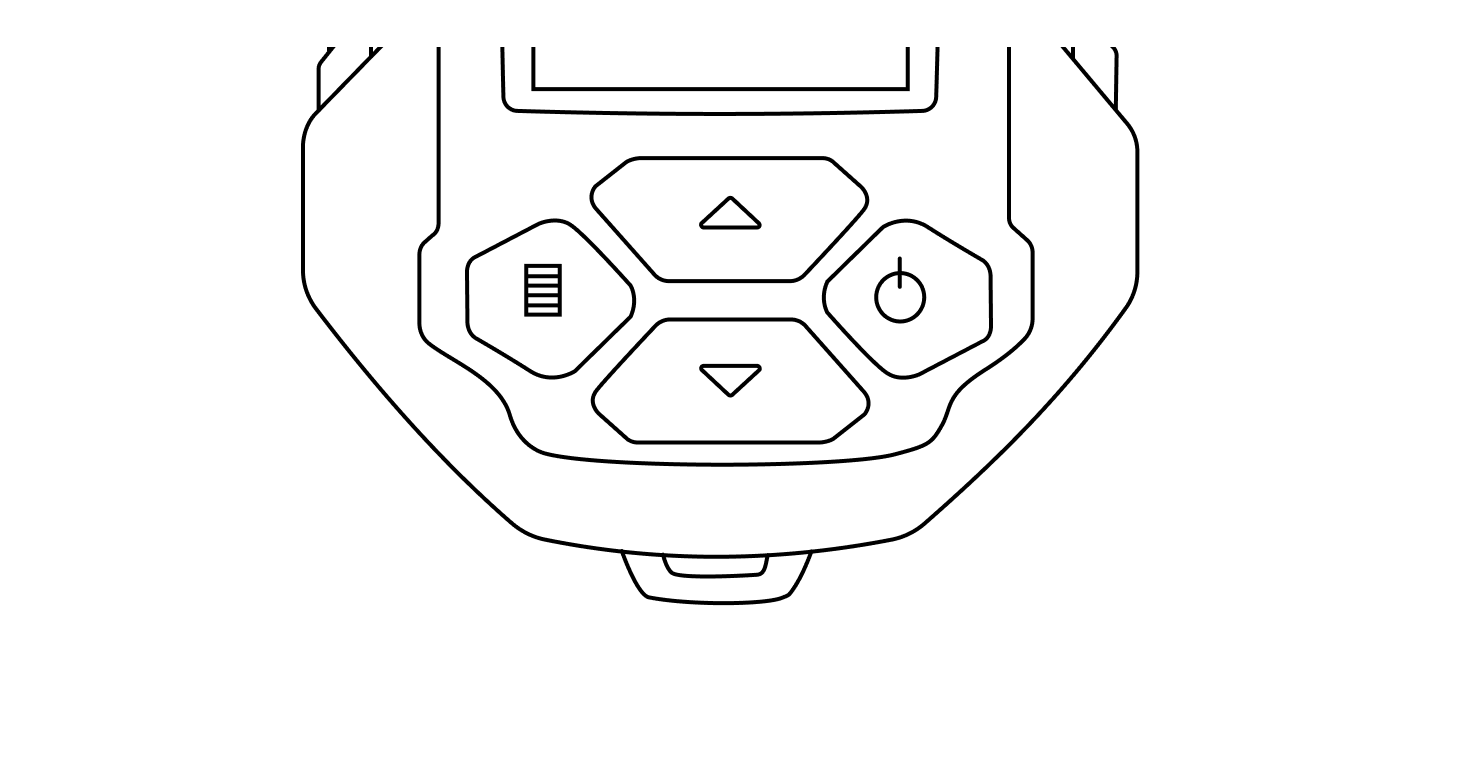

Для включения эхолота необходимо нажать правую кнопку и удерживать ее до появления характерного звука и заставки.

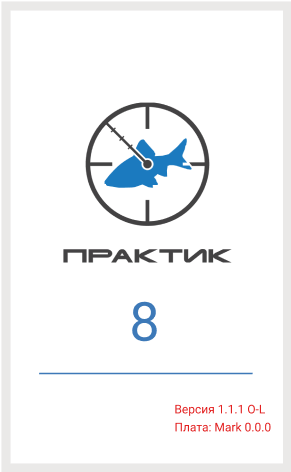

В нижней части заставки указан номер версии установленного в приборе пакета программного обеспечения (прошивки).

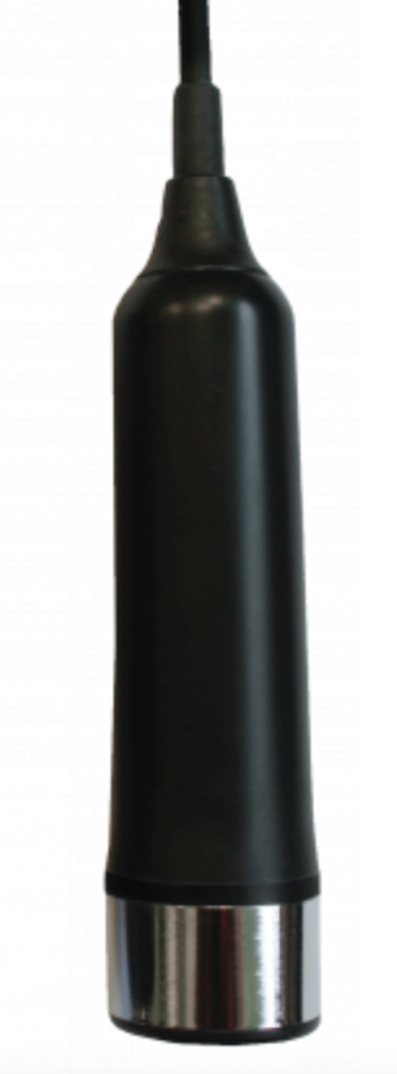

Перед тем как включить эхолот, необходимо сначала подключить к нему ДАТЧИК.

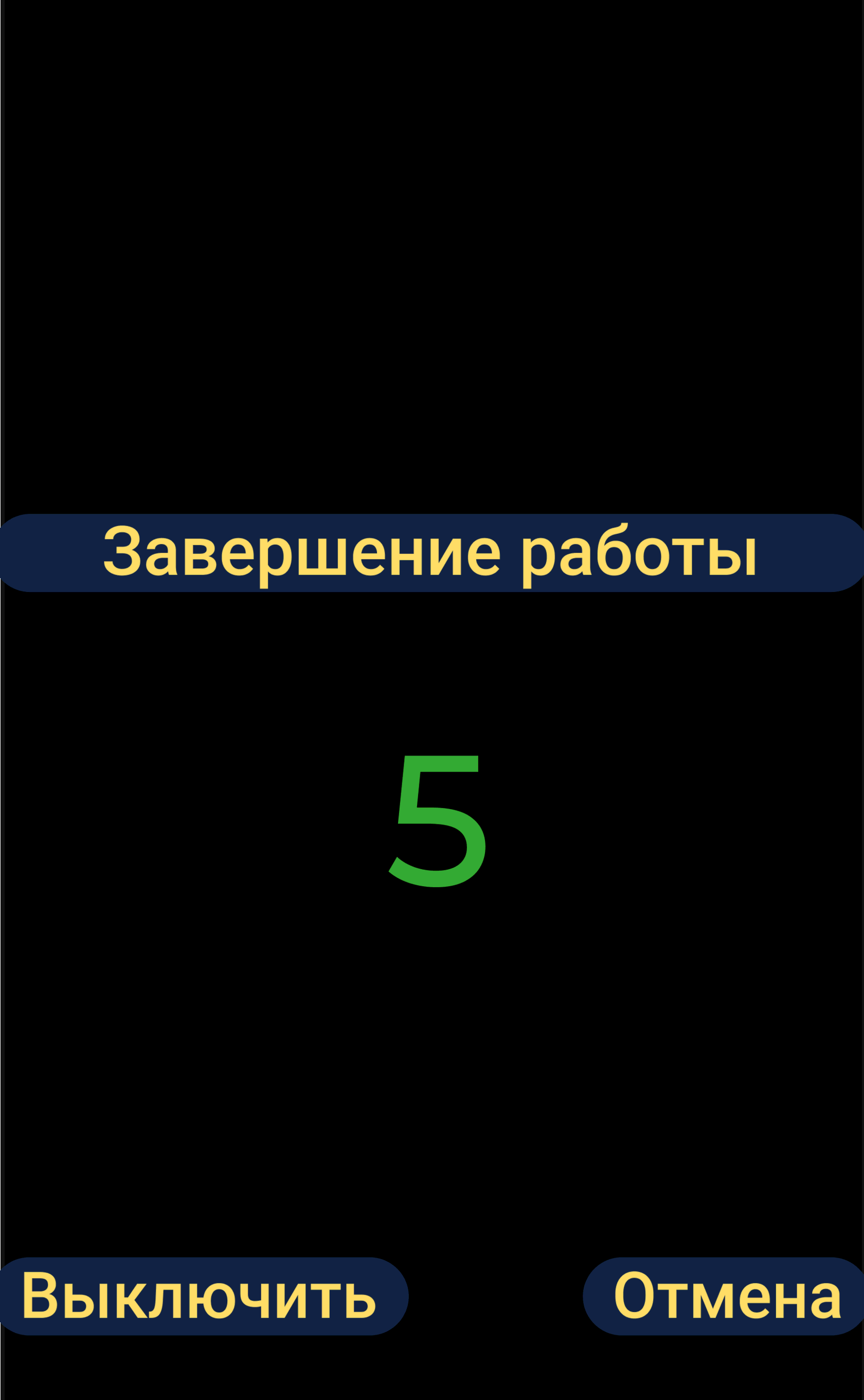

Для выключения необходимо нажать и удерживать правую кнопку до появления экрана с обратным отсчетом.

Для подключения датчика с кабелем необходимо совместить разъемы так, чтобы совпали их ключи.

После совмещения ключей необходимо закрутить разъем кабеля по часовой стрелке до упора. После этого можно включить прибор.

Всегда выключайте прибор ПЕРЕД подключениЕМ датчика к прибору.

02.

03.

01.

При включенном приборе и неправильном подключении датчика (не совпадение ключей разъема М8) возможна поломка электроники прибора.

Подключение датчика

Включение эхолота

Выключение эхолота

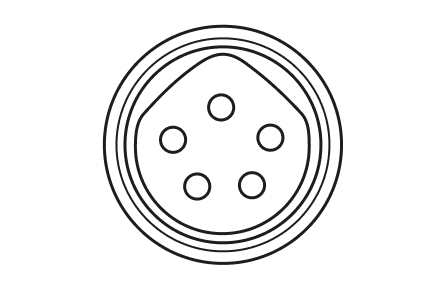

Разъем прибора

Разъем датчика

Заставка через секунду исчезнет, и появится вид экрана:

Для проверки работы эхолота в домашних условиях есть специальный режим ДЕМО ПРОВЕРКА

Датчик должен издавать характерные щелчки.
Это свидетельствует об исправности системы накачки прибора. В таком состоянии можно войти в МЕНЮ и ознакомиться с настройками прибора.

Номер версии прошивки можно также узнать в МЕНЮ эхолота в разделе Системные настройки.

Если во время обратного отсчета нажать еще раз правую кнопку
то выключение прибора прекратится, и он вернется в рабочее состояние. Если во время обратного отсчета нажать левую кнопку
то эхолот сразу выключится (погаснет экран).
