ОПИСАНИЕ УСТРОЙСТВА

Условные обозначения

Панель выбранных настроек

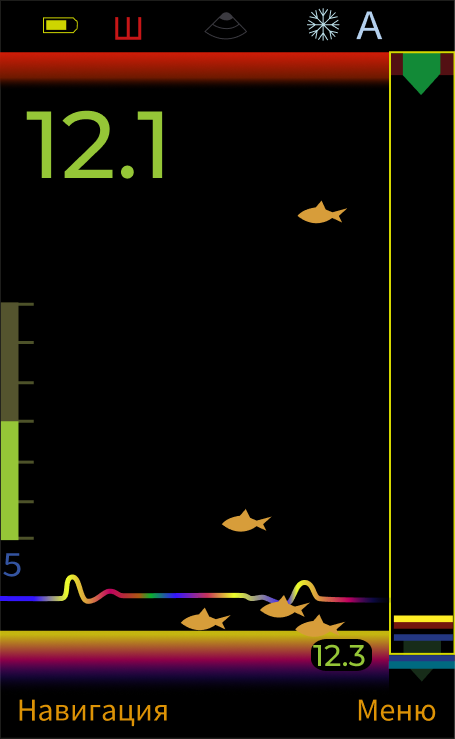

Рабочий вид экрана эхолота на водоеме без ЗУМа

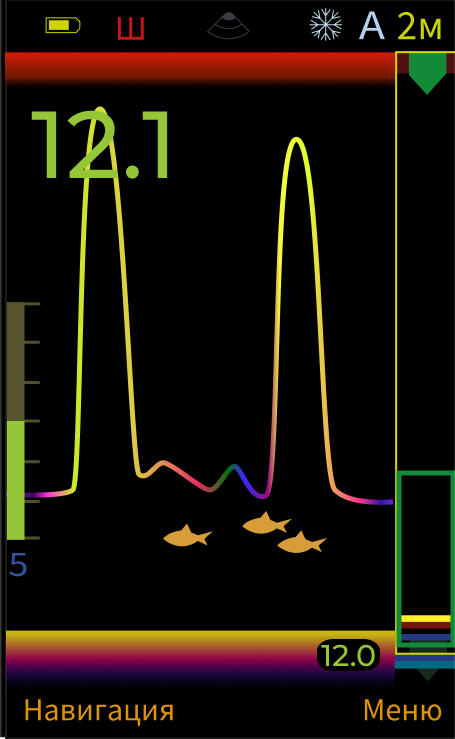

Рабочий вид экрана эхолота на водоеме с ЗУМом 2 метра

Линия поверхности воды

Значение глубины, м

Окно «Флешер»

Окно «История»

Шкала чувствительности

Объекты (рыба, игра снасти)

Линия дна

Увеличенная область придонного слоя 2М

Размер ЗУМ области

Широкий луч

Узкий луч

Режим пониженной мощности включен

Режим повышенной мощности включен

Режим «ЗИМА» - по умолчанию

Режим «ЛЕТО»

Автоматический масштаб (Auto) - по умолчанию
Предел глубины устанавливается прибором автоматически

Ручной масштаб (Manual) - предел глубины устанавливается пользователем

Размер зум-области - включена настройка «Зум2М»

Режим «ПРОФИ» (расширенные настройки) - обычный режим и режим повышенной мощности

Условные обозначения, которые могут выводиться на верхней панели:

Внешний аккумулятор отсутствует

Внешний аккумулятор подключен
