МЕНЮ НАСТРОЕК И РЕГУЛИРОВОК

Рабочие настройки

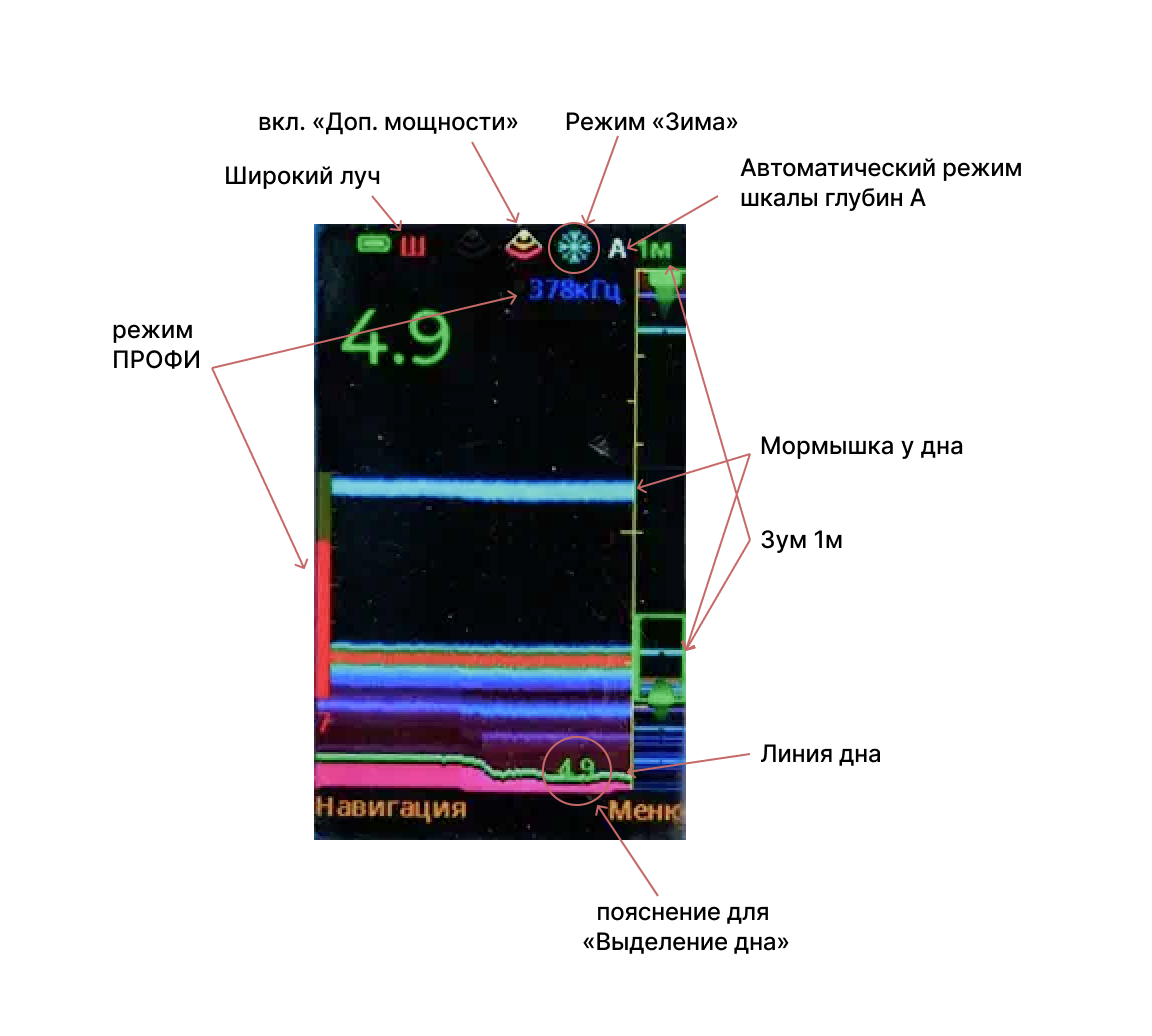

Чтобы наблюдать на экране всю толщу воды от поверхности до дна, необходимо правильно установить масштаб глубин. В эхолоте это можно сделать двумя способами:

Однако существуют задачи на водоеме, когда на экране требуется установить другой масштаб глубин, отличный от автоматической установки. Для этой цели в Рабочих настройках необходимо подключить Ручной масштаб (М)

Теперь переключение между Автоматическим и Ручным масштабом (и наоборот) осуществляется краткими нажатиями левой кнопки

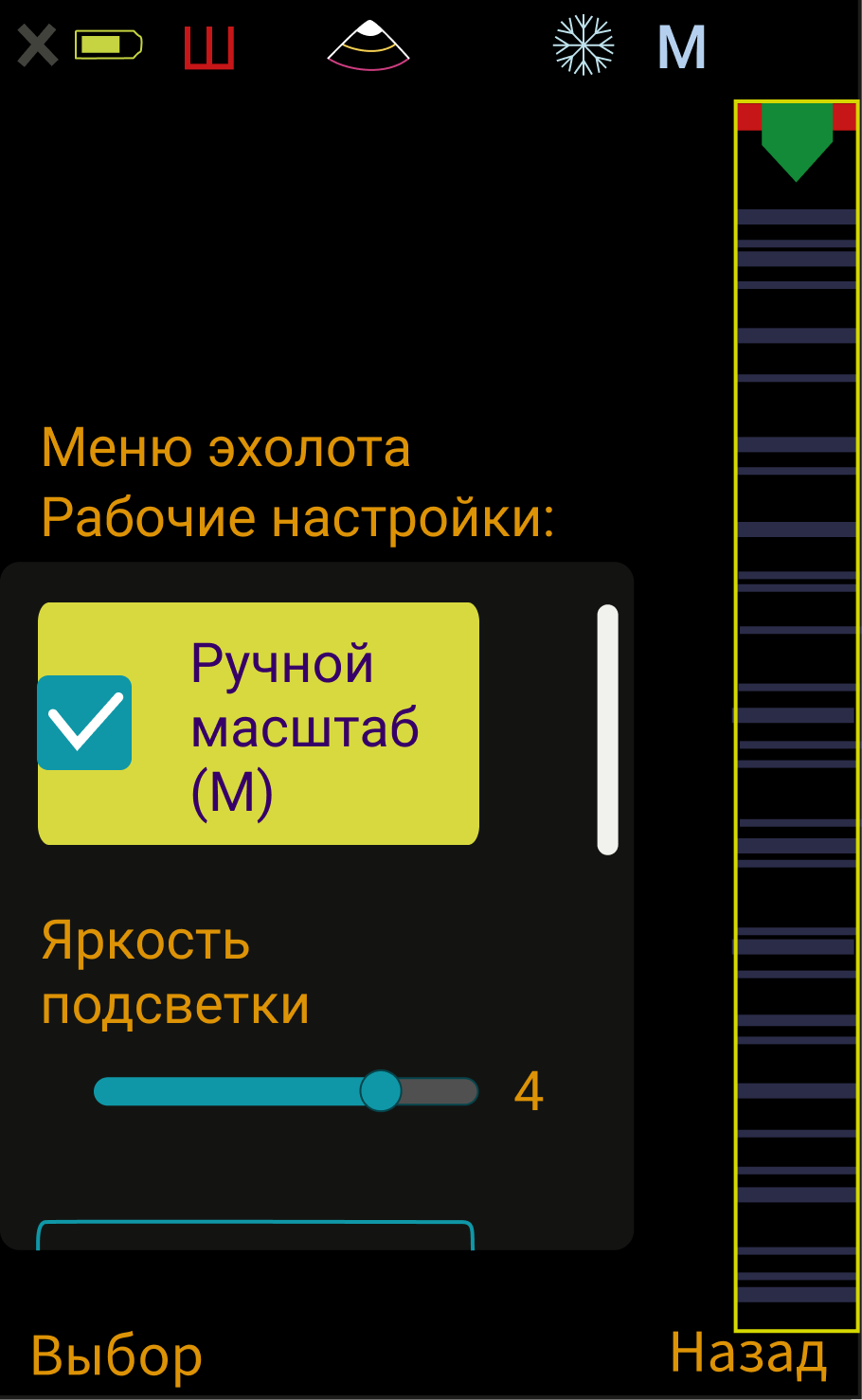

Признаком установки Ручного масштаба будет появление буквы М в правой верхней части экрана. Менять масштаб теперь можно кнопками верх или вниз

Особенность автоматической подстройки шкалы заключается в том, что на дисплее всегда будет видна вся толща воды. Дно будет располагаться в самой нижней части экрана, а поверхность в верхней части. Со стороны пользователя эхолота не требуется никаких действий.

Автоматическая регулировка шкалы удобна и используется для большинства применений на рыбалке, особенно летом при движении по воде или на начальном этапе освоения эхолота пользователем.

После выбора Ручного масштаба надо вернуться в рабочий режим, нажав правую кнопку

Цифра внизу экрана будет указывать на величину масштаба.

Ручной масштаб

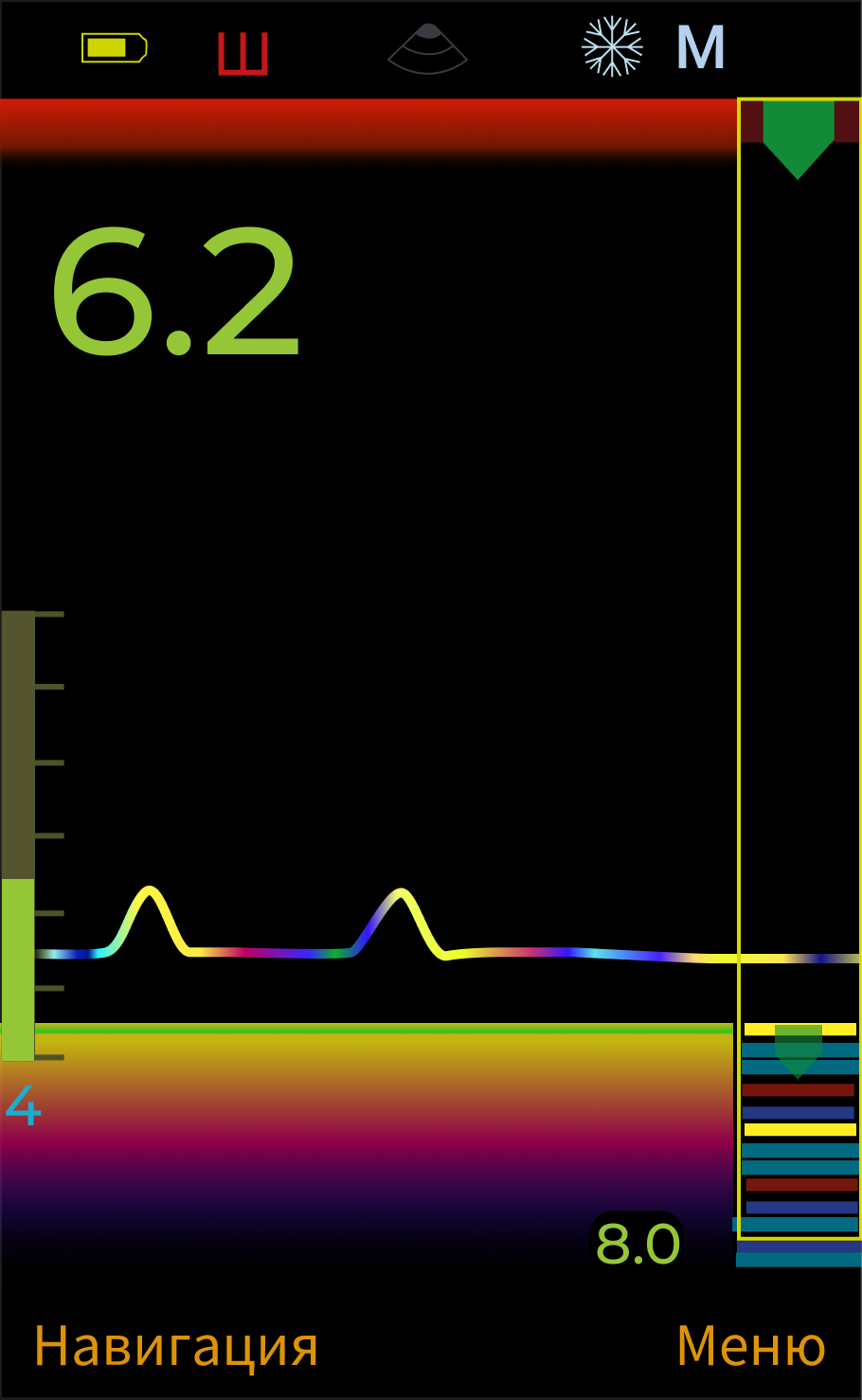

Установлен масштаб - 7м

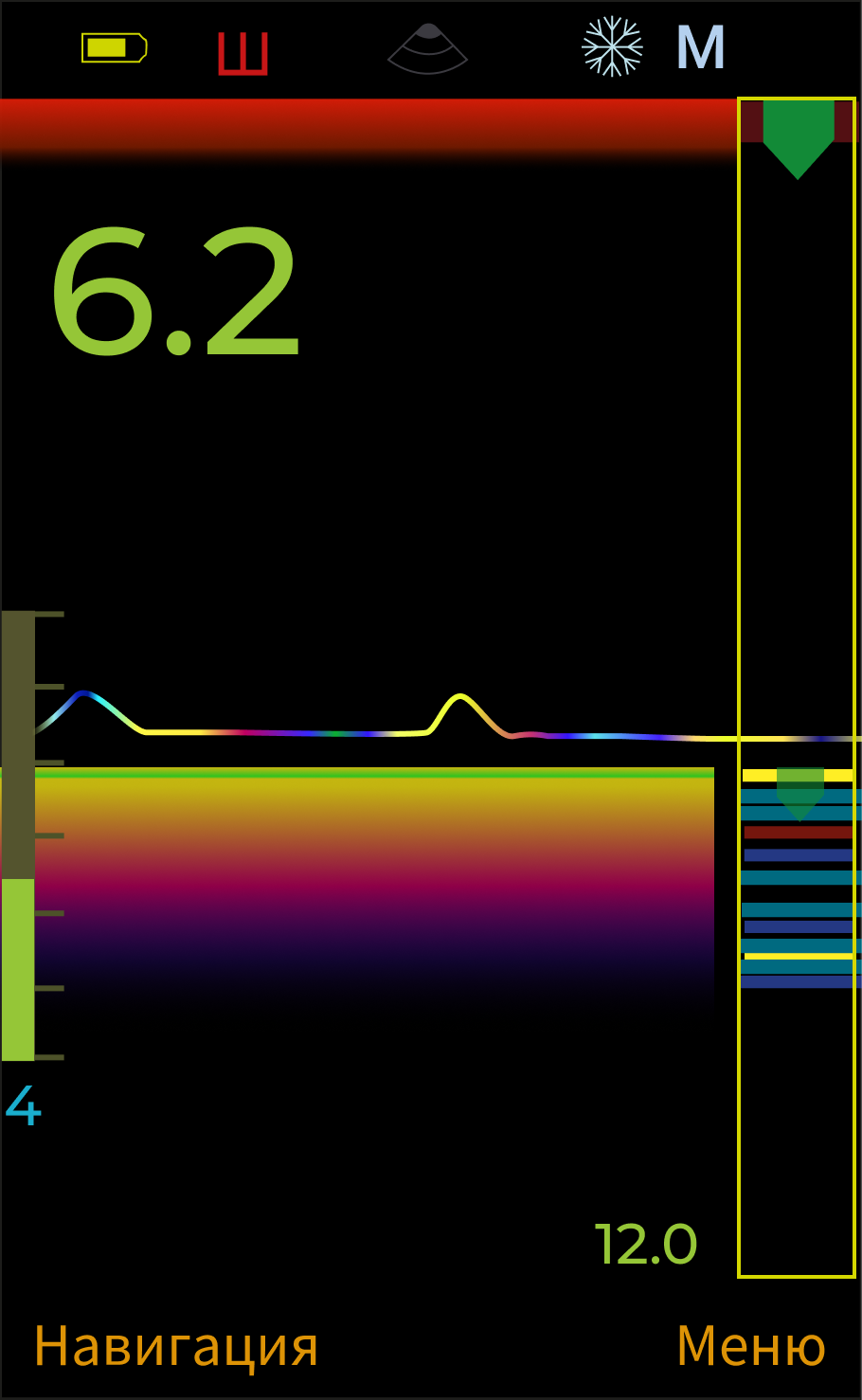

Установлен масштаб 8 м

Установлен масштаб 12 м

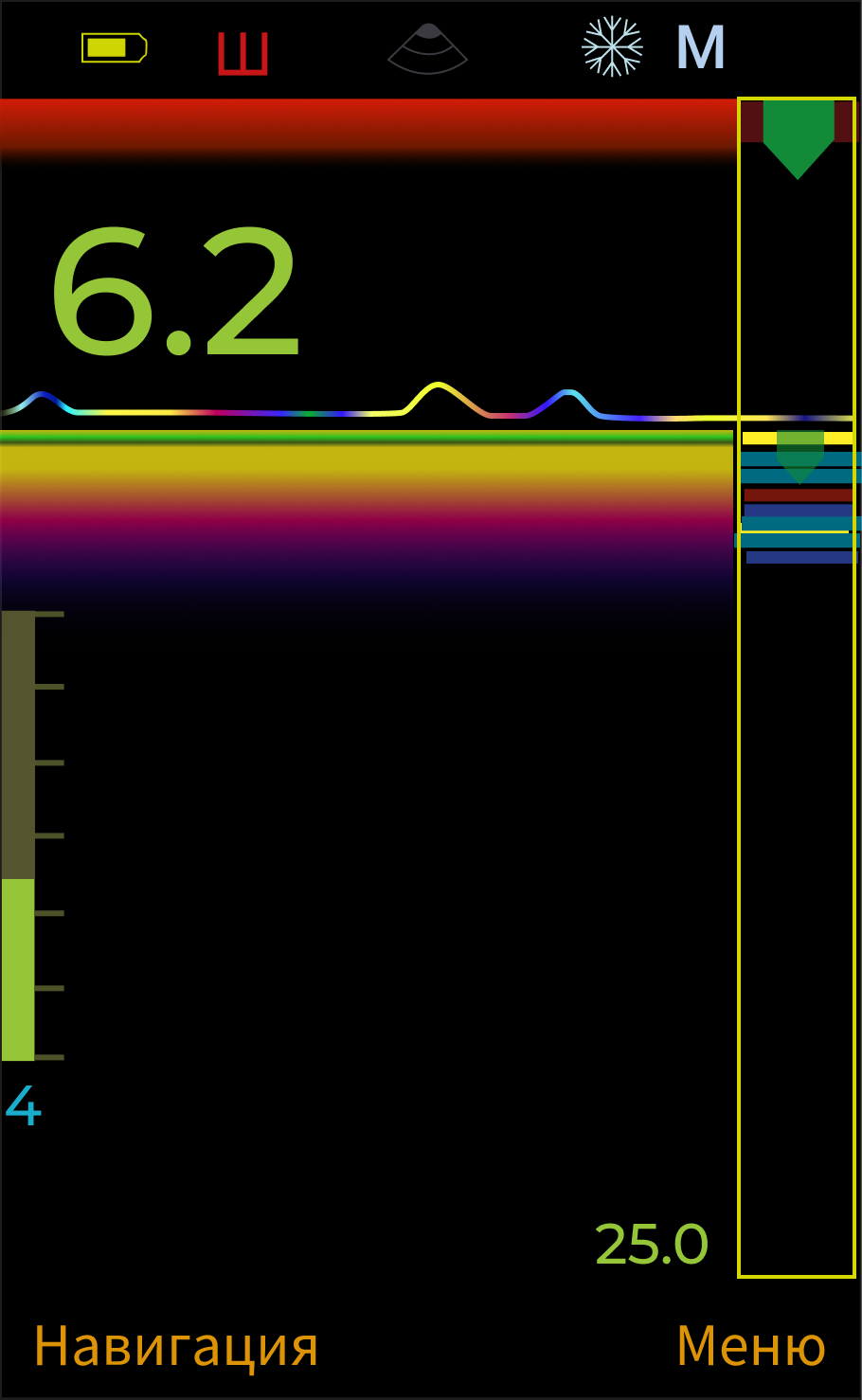

Установлен масштаб 25 м

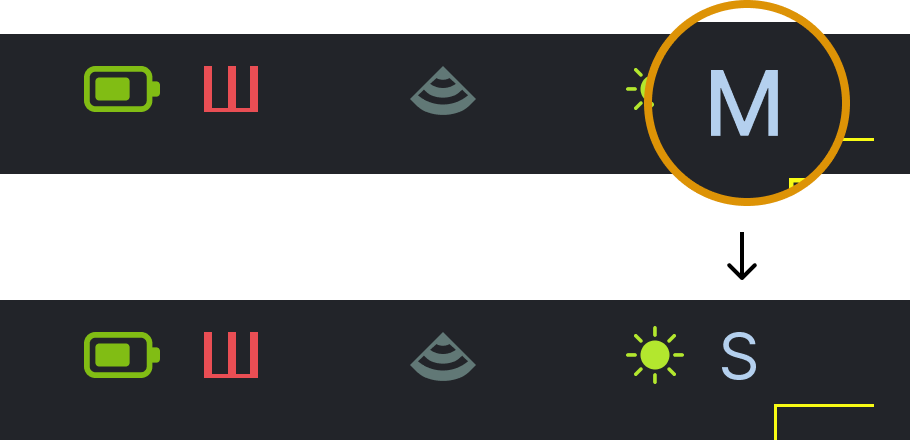

Внимание! Если выбран датчик Эховизор, то прибор автоматически переключится на специальный режим для работы со структурным датчиком. Признаком переключения режима будет символ S на месте буквы М, в правом верхнем углу экрана. Переключение между, А (автоматический) и режимом S будет также осуществляться кратким нажатием левой кнопки. И при этом масштаб в S можно менять кнопкам верх/низ (как и ручной масштаб М).

Слабый сигнал от объекта

Мощность эхо сигнала зависит не только от величины объекта, но и от того, на какой глубине он находится, а также от места положения объекта в зоне луча (в центре или на краях конуса зондирования).

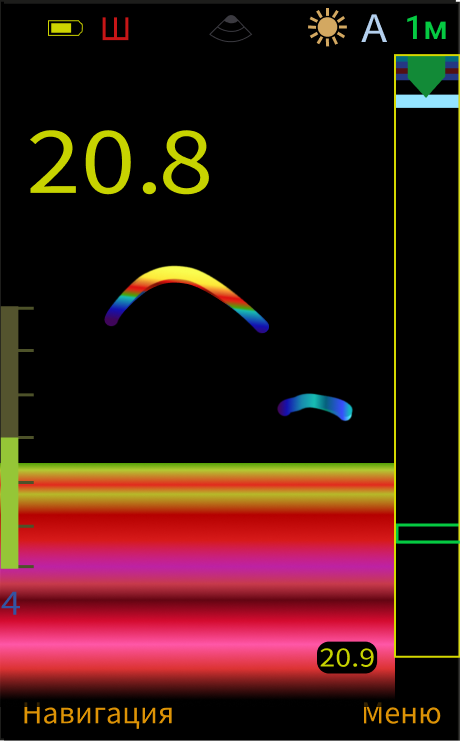

Объект (рыба) проплыл через центр конуса зондирования.
На краю луча эхо сигнал от рыбы слабый (синий цвет), а чем ближе к центру продвигалась рыба, тем мощнее становился эхо сигнал и ярче раскраска (желтый цвет).

Второй объект раскрашен только сине-голубым цветом. Вероятнее всего, рыба проплыла по краю луча, либо она была небольших размеров.

Слайдер регулировки яркости имеет пять уровней.
По умолчанию (заводские установки) выбран уровень яркости 4.
Увеличивая или уменьшая яркость подсветки, можно подобрать ее оптимальный уровень для комфортного использования эхолота в любое время суток.

Сильный сигнал от объекта

В качестве заводских настроек по умолчанию выбрана Стандартная (цветная) палитра.

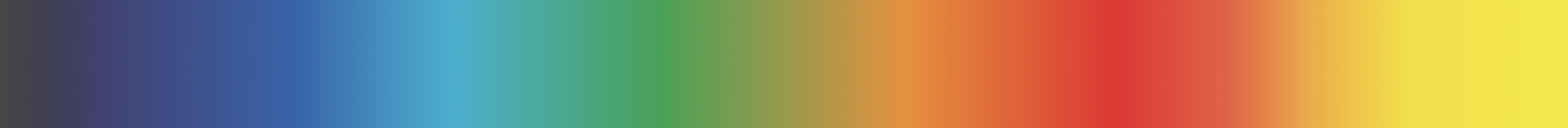

В стандартной палитре все объекты, попадающие в зону луча эхолота, будут раскрашены определенными цветами. Цвет объекта на экране будет определяться от того, какой величины эхо сигнал получен от объекта.

ПРИМЕР

На каждом шаге регулировки чувствительности меняются не только параметры приемной части прибора, но и мощность зондирующего сигнала. В результате такой регулировки меняется величина эхо сигнала от объектов.

01.

02.

• Стандартная - все объекты, попадающие в зону луча эхолота, будут раскрашены определенными цветами
• Черно-белая - на черном фоне объекты показаны в виде белых и серых полос
• Бело-черная (инверсная) - на белом фоне объекты показаны черными полосами
• Чувствительная - объект контрастно выделяется на темном поле
• Структурная - специальная палитра для работы с датчиком Эховизор

К примеру, палитра бело-черная будет полезна при ярком солнце, так как она контрастная и при ней меньше бликов на экране.

В наборе основных настроек имеются регулировки величины окна ЗУМ.

В "Рабочих настройках" Поставить галочку, выбрав одно или несколько значений «Зума» (например, «Зум 2 м»), и вернуться в рабочий режим.

Управлять местоположением «Зум-окна» по всей глубине можно короткими нажатиями кнопок вверх и вниз

Коротким однократным нажатием левой кнопки
в любой момент можно вернуть «Зум-окно» к линии дна.

Режим «Зум» (Zoom – увеличение) предназначен для детального изучения объектов.
Рекомендуется использование этой функции при работе с эхолотом на глубинах от 3 метров и более.
Размер «Зума» может быть 1, 2, 3 или 5 метров.

По умолчанию в заводских настройках установлен «Зум 1 м». Для его включения достаточно в рабочем режиме произвести длинное нажатие на левую кнопку блока

Все, что находится в рамке (дно, придонные объекты), будет в увеличенном размере показано в левой части экрана.
Размер «Зум-окна» зависит от выбранного в рабочих настройках значения «Зума» (1, 2, 3, 5 м).
Чем меньше значение, тем сильнее будут увеличены объекты и показаны в левой части экрана.

Если в настройках выбрано два и более значений «Зум» (например, 1м и 2м), то в рабочем режиме их можно переключать длинными нажатиями на левую кнопку

Значение «Зума»

Зум-окно 2м

01.

Произвести длинное нажатие на левую кнопку.
На экране в правом углу панели настроек появится значение «Зума» (например, «2м»), а в поле «Флешер» - зеленая рамка, высотой, соответствующей 2 м толщи воды. Эта рамка называется «Зум-окном».

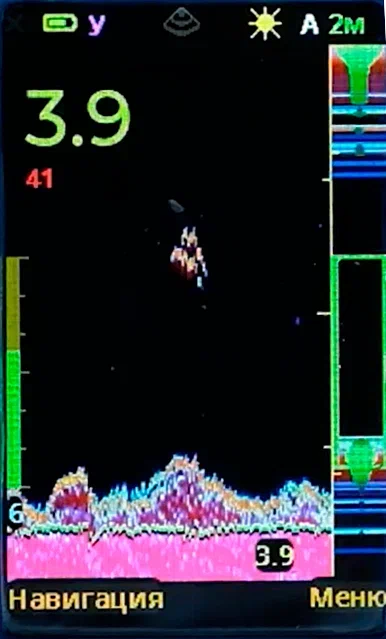

Увеличение отображения игры снасти у дна («Зум 2м»)

Отображения игры снасти у дна в масштабе экрана в 6м

02.

03.

Увеличение отображения игры снасти в середине толщи воды («Зум 2м»)

Нижний уровень «Зум-окна» соответствует глубине 3,5м

Увеличение отображения игры снасти в верхнем слое водоема («Зум 2м»)

Нижний уровень «Зум-окна» соответствует глубине 2,1м

04.

Отключение «Зум» - длинное нажатие на левую кнопку
При этом в правом верхнем углу экрана будет пусто - это признак того, что «Зум» отключен.

«Зум» отключен. Никаких значений нет.

Зимой при переходе на другую лунку (другая глубина) необходимо однократным коротким нажатием левой кнопки обновить положение«Зум-окна» на новой глубине (после установления ее стабильного значения).

Рамка «Зум» иногда будет приобретать красный цвет. Это будет происходить только в случаях когда эхолот не может быстро и корректно определить глубину. При этом вместо цифр глубины могут появиться прочерки.

Как правило это происходит в следующих случаях:

Появление красной рамки будет сигнализировать пользователю, что под датчиком находится не совсем обычное (ровное) дно. Как правило, алгоритм определения дна быстро справляется со своей задачей, т.е дно корректно определяется и рамка «Зума» становится зеленой, появляются цифры глубины.

1 ступень

Экраны с разным шагом чувствительности одного и того же места и мормышка в зуме 1 м

2 ступень

7 ступень

8 ступень

6 ступень

9 ступень

Если поставить галочку в этом пункте Рабочих настроек, то при возврате в рабочий режим экран эхолота примет вид:

При работе стоя, когда эхолот лежит на льду, наблюдать за объектами в виде полосы комфортнее, чем просто наблюдать за объектами в поле истории.

Зимние условия эхолокации существенно отличаются от летних.
Отличается температура воды (скорость звука), прозрачность воды зимой выше, летом цветет вода и появляется растительность, наличие термоклина в стоячих водах, «плавится» малек у поверхности, летом датчик движется относительно дна.

Такое необычное представление объектов на экране полезно, так как позволяет боковым зрением наблюдать за происходящим на экране. А основной фокус зрения можно сосредоточить, наблюдая за снастью или наслаждаться видами зимней природы.

Главное отличие режима «Флешер» от обычного режима экрана в том, что объект в зоне луча будет показан в виде длинной и жирной полосы. Она расположена в левой части экрана.

Одиночная рыба

Хотя полоса от объекта расположена в поле истории, на самом деле это отклик от объекта, находящегося в зоне луча в данный момент.
Производится наблюдение за ним в реальном масштабе времени.

РЕЖИМ «ЛЕТО»

Переключившись в режим «ЛЕТО», в эхолоте автоматически установятся большинство нужных настроек и регулировок. Пользователю потребуется только правильно закрепить датчик на лодке и подобрать нужную чувствительность длинными нажатиями кнопок вверх или вниз

Стая рыбы в зарослях у дна

Несколько рыб в пол воды

Зум летом

Появление пузырей, а точнее их схлопывание, будет являться основным источником помех для эхолота. Глубина загружения датчика (регулировка струбциной) должна быть такой, чтобы при движении на волнах датчик не выскакивал из воды.

Датчик необходимо разместить подальше от гребного винта мотора.

Это самый простой и бюджетный способ, однако он годится для небольших скоростей (движение под веслами).

Основное отличие летнего режима будет в меньшем разрешении и автоматическом масштабировании истории при переключении пределов глубины, перемещении ЗУМа.

Затопленное дерево на дне

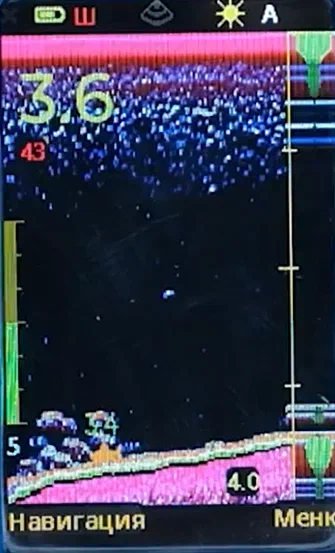

Примеры экранов эхолота в летнем режиме, полученные со структурным датчиком Эховизор

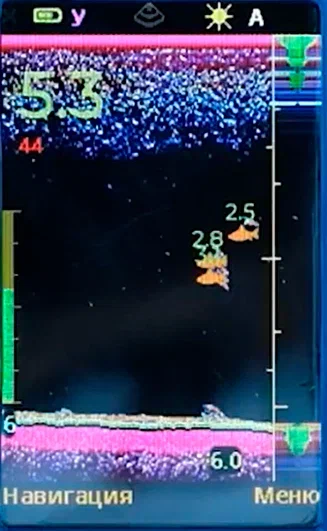

Стайка рыбы в пол воды

Камни и бревна на дне

Авто покрышки (шины) на дне

Притопленная бытовка

Притопленная бытовка

Если поставить галочку на этой регулировке, то в районе дна появится зеленая линия.
Всё, что выше зелёной линии будет считаться придонными структурами.

Работать на глубинах до 25 метров можно и с этой регулировкой, но нужно учесть, что частота посылок зондирующих импульсов будет уменьшена и соответственно движение истории будет замедленным.

Зелёная линия - это именно то место, где производится замер, и выводится цифра глубины (в сложном нагромождении дна и придонных структур).

ИЛ/БРОВКА/СТРУКТУРЫ

Если активировать этот пункт меню, то на экране эхолота выше цифр глубины появятся красные цифры. Эти цифры будут характеризовать величину придонных структур и неоднородностей дна (в сантиметрах). Размер определяется от зеленой линии выделения дна. Малые цифры будут свидетельствовать о ровном и чистом участке дна под датчиком, а большие цифры характеризуют наличие свалов, зарослей и других предметов на дне.

высота придонных структур над линией дна около 14 см.

высота придонных структур над линией дна около 22 см.

высота придонных структур над линией дна около 36 см.
