МЕНЮ НАСТРОЕК И РЕГУЛИРОВОК

Основные настройки

Закрепив датчик в лунке и включив эхолот, на экране всегда будут отображаться дно (его глубина) и объекты, которые попадают в зону луча зондирования (снасть, рыба, придонные структуры).
Для улучшения видимости этих объектов требуются всего одна регулировка - длинными нажатиями кнопок вверх и вниз регулируется чувствительность, таким образом, можно увеличивать или уменьшать видимость (визуализацию) объектов, находящихся в зоне луча.

01.

02.

03.

04.

Возврат в рабочий режим осуществляется кратким нажатием правой кнопки

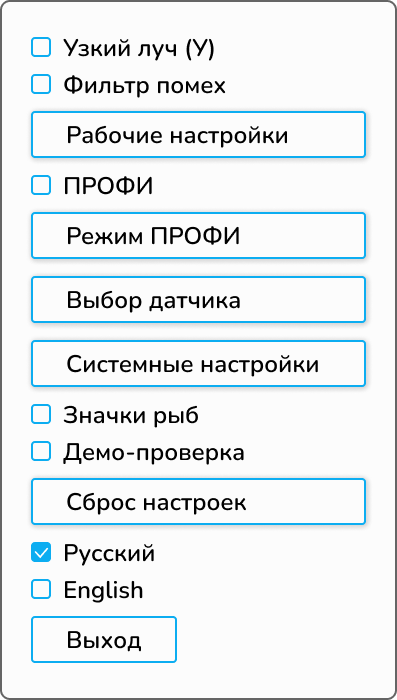

СТРУКТУРА МЕНЮ НАСТРОЕК

Во всех пунктах МЕНЮ галочками отмечены установки, которые относятся к заводским настройкам.

(появится галочка).

Прибор спроектирован и настроен на заводе так, что на водоеме рыбаку в большинстве случаев не потребуются дополнительные настройки.

Однако разнообразие водоемов и условий ловли могут потребовать настройки прибора под конкретные задачи. Для этого в эхолоте есть разветвленное МЕНЮ настроек и регулировок.

Навигация по МЕНЮ выполнятся кнопками верх и вниз

Активация (включение) нужного пункта меню выполняется левой кнопкой

Доступ в МЕНЮ осуществляется кратким нажатием правой кнопки

01

02

03

В верхней части МЕНЮ собраны основные, часто востребованные установки и режимы.

05.

Если сразу после входа в МЕНЮ нажать кнопку вверх

то открывается доступ к профилям

05

Профили позволяют запомнить и быстро переключаться между тремя независимыми копиями всех настроек эхолота.

Использование системы Профилей удобно:

для настройки и запоминания этих настроек для различных водоемов и условий.
для выбора и запоминание группы настроек под конкретную задачу (например, тип датчика, палитру, уровень подсветки и т.п.)
для быстрого переключения картинки во время подбора различных параметров настроек на водоеме.
если нужно отдать эхолот товарищу и при этом сохранить свои настройки.

Переключение на предыдущий профиль (из рабочего режима эхолота) всегда происходит последовательным нажатием трех клавиш: вправо, вверх, влево.

Если поставить галочку на этом пункте, то на экране будут появляться контуры рыб вместе с характерными полосами, дугами.

ЗНАЧКИ РЫБ

ФИЛЬТР ПОМЕХ

В приборе предусмотрена возможность переключаться с широкого на узкий луч. На экране в верхней панели при этом появится значок «У».

Узкий луч более востребован летом при изучении структуры, рельефа дна с лодки в движении.
Данные по ямам, свалам, корягам, растительности будут отображаться на экране более реалистично, чем при работе с широким лучом.

Зимой он нужен при работе в коряжнике и на свалах при отсутствии течения.
Зимой могут возникать неудобства при работе с узким лучом:

УЗКИЙ ЛУЧ

(конус луча зондирования составляет около 12°)

ДЕМО ПРОВЕРКА

Специальный режим для проверки работы эхолота в домашних условиях.
Для более подробной информации перейдите в раздел ДЕМО ПРОВЕРКА

Если присутствует течение, то снасть будет уноситься из зоны узкого луча быстрее и чаще, чем при широком луче.

На мелкой воде блесна, воблер и другие планирующие снасти будут уходить из зоны луча и становиться невидимыми.

Алгоритм идентификации рыбы зимой

Опция подключает программный фильтр импульсных помех. Позволяет значительно уменьшить помехи от работы соседних эхолотов. При включенном фильтре также уменьшаются помехи от поземки, треска льда и т. п.

Фильтр помех может вносить небольшую задержку в показания прибора.
